一、裝置概述
電力部門和用戶由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故，ZB-WXZ系列微機消諧裝置是我公司研制開發的一種消諧裝置。本裝置利用高性能單片機作為檢測、控制的核心元件。具有運算速度快，性能穩定，抗干擾能力強等優點。使用固態繼電器，動作可靠，不易損壞，解決了使用電阻在大電流時易損壞的缺點。系統可以消除鐵磁諧振，還可以區分過電壓，單相接地故障。

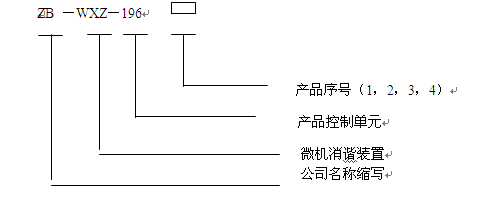

二、型號說明
三、技術指示
(1) 工作電源：電源：交流220V或直流220V(其它情況可特殊定做)；
(2) 環境溫度：-20 ～+50℃； 環境濕度：不大于90%；
(3) 可消諧振：17Hz（1/3分頻），25Hz（1/2分頻），50Hz（工頻），150Hz（3倍頻）

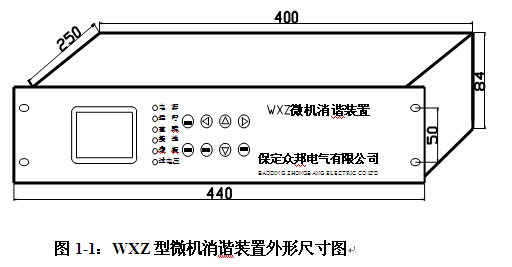

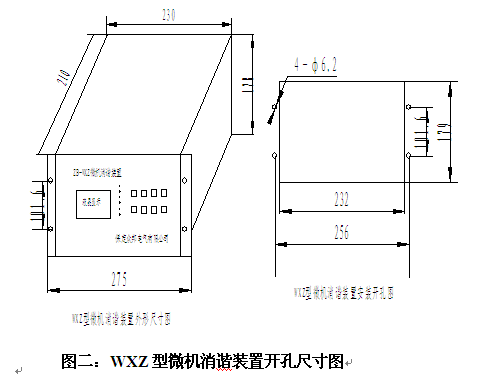

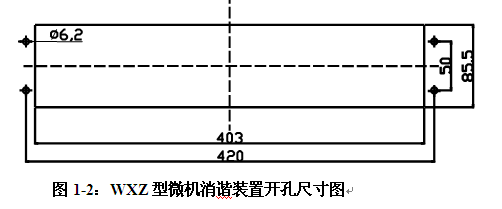

四、外形尺寸圖及接線原理圖
- 1、2：裝置工作電源，可接交流220V或直流220V（不區分正負極，110V 需特殊訂貨）。
- 3：接大地。
- 4和8接母線PT開口三角電壓。，5、6、7為空位。
- 9：備用端子。
- 10、11、12：為RS232/RS485通訊接口。
當通訊接口為232時，10為發送端TXD, 11為接受端RXD,12為通訊地。
當通訊接口為485時，10為A+, 11為B-,12為備用空端子。

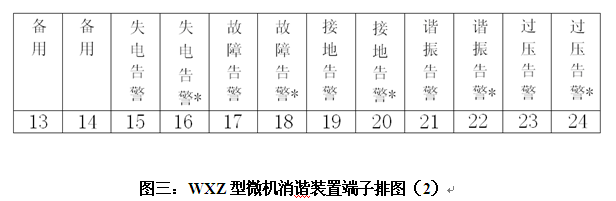

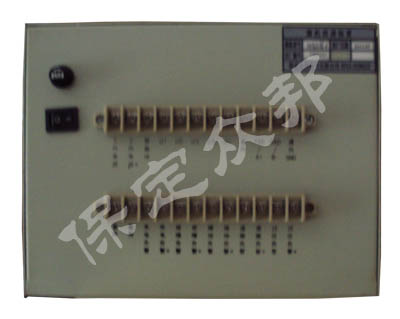

端子接線介紹
- 13、14：備用端子。
- 15、16：失電告警信號輸出點（無源干結點，不是標準配置，需要時訂貨時請說明）。
- 17、18：裝置故障告警信號輸出點（無源干結點）。
- 19、20：系統接地告警信號輸出點（無源干結點）。
- 21、22：系統諧振告警信號輸出點（無源干結點）。
- 23、24：系統過電壓告警信號輸出點（無源干結點）。
五、裝置特點
(1) 適用于35KV以下各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）適用范圍廣泛；
(2) 無需整定和調試，開機自檢后自動進入運行狀態，設備維護量低；
(3) 在鐵磁諧振時進行快速消除，在過電壓，單相接地等故障時給出報警信號并顯示保存相關信息；
(4) 實時顯示，記錄鐵磁諧振發生時間及相關參數（電壓和頻率）；
(5) 可存儲20重故障信息供追憶和顯示；
(6) 以接點閉合方式輸出或語音報警輸出；
(7) 可以配置通信接口（RS485接口）；
(8) 可以配置微型打印機可以及時打印輸出故障報告（故障類型、故障時間及4種頻率的電壓分量）
六、裝置的工作原理
本裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給出顯示和報警，并記錄、存貯有關故障信息。CPU系統處理完后，返回起始狀態，并繼續檢測電路中的狀態。
七、裝置軟件構成
本裝置采用C語言和匯編語言編制軟件，軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧、時鐘、鍵盤命令以及顯示等任務。
八、裝置硬件構成
(1） 電源部分：本裝置采用高頻開關電源，具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范圍寬，可以交，直流使用。
（2） 主機部分：
（3）本裝置的指揮控制中心CPU采用高性能的單片機構成，運算速度快、控制能力強，運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干擾造成的死機現象，設備可以****可靠運行；
（4） 內置大容量程序存貯器EPROM，存貯各類操作指令；
（5） 內置大容量數據存貯器RAM,存貯各類數據運算結果、相關內容等；
（6） 數據采集部分：是將外界采集的模擬量轉換為數字量以備計算機處理；
（7） 顯示部分：大屏幕漢字液晶屏幕，作時鐘用，發生故障時,顯示相關故障信息；
（8）消諧控制部分：當發生各種鐵磁諧振時，控制啟動大功率固態繼電器，快速消除各種故障。
九、裝置安裝
本裝置可以安裝在配電柜內或端子箱中，根據用戶使用情況裝置可接入低于35KV的系統中。
“工作電源”端子即可接交流電源，也可不分極性接直流電源。其電壓范圍均為：150～250V；
“外報警”端子接外報警信號，該端子無故障時為一對常開接點。故障發生時閉合,至故障消失后延時約1分鐘。其接點容量為DC 220Ｖ 0.5A。
遠動口輸出：
(Ⅰ）串行口 RS422/485 為雙功能口，當采用 RS485 時只需將TXD + 和RXD + 短接、TXD－和RDX－短接即可；
(Ⅱ)開關量輸出：發生鐵磁諧振時,以接點閉合方式輸出報警信號,其容量為DC 24V/5A。
十、使用說明
（1） 電源部分：電源正常時指示燈亮。否則，應檢查是否給電或保險燒壞。
（2） 顯示部分：
(Ⅰ)裝置上電后自檢顯示相關信息后即進入運行狀態，顯示當前的時間;
(Ⅱ)當系統出現單相接地故障，諧振故障時，過壓信號，液晶顯示屏顯示故障狀態，故障電壓等信號，報警聲響，同時外部輸出信號，供系統做相應的處理。
（3） 按鍵部分
(Ⅰ)“復位”鍵：當裝置工作出現異常時，請用“復位”鍵使裝置重新開始工作；
(Ⅱ)“追憶”鍵：當系統出現諧振故障以后，屏幕將出現如下提示：《請按“追憶”鍵查看故障信息》,此時按“追憶”鍵可查看故障信息，繼續按時共可看到20次的諧振故障信息。顯示形式與發生諧振時相同；
(Ⅲ)“校時”鍵：需要調整年、月、日、星期和時鐘時，可按“校時”鍵,當需要調整的數據閃動時，再按“加一”鍵或“減一”鍵即可。調好后請繼續按“校時”鍵使所有數據不再閃動為止，這樣便完成了一次校時過程。
十一、設計說明及訂貨須知
用戶在訂本產品時如需串行口功能或語言報警及打印功能，和電壓等級，請務必注明,否則按無上述功能配置。
